ГЛАВА V
РОБОТА МАШИНИ ПОСТІЙНОГО СТРУМУ ПРИ НАВАНТАЖЕННІ

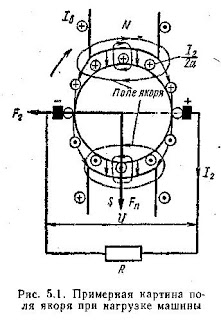

Під час роботи машини постійного струму в режимі генератора при навантаженні якір її приводиться в обертання приводним двигуном а в електричне коло якоря включається деякий омічний опір R (рис. 5.1), У цьому випадку по обмотці якоря протікає струм І2 і якір перетворюється в електромагніт, що створює власне магнітне поле. На рис. 5.1 схематично представлена приблизна картина цього поля, що має загальний напрямок по лінії положення щіток. Це поле якоря впливає на поле полюсів. Дія поля струму якоря на поле полюсів при навантаженні машини називається реакцією якоря. При положенні щіток на геометричній нейтралі поле якоря спрямоване перпендикулярно осі полюсів машини. Як показує рис. 5.1, струм ia = І2/(2a) у провідниках обмотки під одним полюсом має один напрямок, а під іншим — зворотній; при цьому І2 — загальний струм якоря; 2а — число паралельних віток обмотки. Границею розділу напрямку струмів у провідниках обмотки є лінія щіток. При цій умові якір являє собою соленоїд бочковидної форми з віссю, що збігається з лінією щіток. Кожному провідникові зі струмом під одним полюсом відповідає аналогічний провідник під іншим полюсом. Тому кожні два таких провідники зі струмами протилежного напрямку утворюють виток, який створює поле по його осі.
Якщо м.р.с. якоря умовно зобразити вектором F2, спрямованим по її осі, то цей вектор буде зівпадати з лінією щіток (див. рис. 5.1). М.р.с. FП обмотки будже¬ння полюсів у вигляді вектора напра¬влена по осі цих полюсів. З врахуванням їх полярності на рис. 5.1 цей вектор має напрямок від центра якоря вниз. Однак в дійсності варто мати на увазі, що м.р.с. FП і F2 полюсів і якоря являють собою скалярні величини, які виражають роботу магнітних сил. Умовне ж зображення їх на рис. 5.1 векторами робиться лише для зручності й наочності представлення напрямку магнітних полів полюсів і якоря.
