ГЛАВА XVIII. § 18.1. Паралельне з'єднання однофазних трансформаторів

ГЛАВА XVIII
ПАРАЛЕЛЬНА РОБОТА ТРАНСФОРМАТОРІВ
§ 18.1. Паралельне з'єднання однофазних трансформаторів
Під паралельним з'єднанням трансформаторів розуміється таке їхнє включення, при якому первинні обмотки приєднані до живильної мережі, а вторинні обмотки з'єднані із загальними вторинними шинами. При такому включенні трансформатори повинні задовольняти певним умовам. Деякі із цих умов необхідні для можливості паралельного з'єднання трансформаторів при холостій роботі, а інші – для задовільної роботи їх при навантаженні. Так, умовами паралельного з'єднання однофазних трансформаторів при холостій роботі є: а) рівність вторинних напруг трансформаторів при холостій роботі; б) збіг по фазі вторинних напруг окремих трансформаторів у зовнішньому ланцюзі, тобто з'єднання затискачів, що мають однаковий потенціал по величині й знаку в будь-який момент часу.

Визначення цих умов при паралельному з'єднанні однофазних трансформато-рів залежить від того, чи є на затискачах трансформа-торів заводські стандартні позначення початків і кінців первинних і вторинних обмоток або вони відсутні. За ДСТУ (див. гл. XVII) початки й кінці первинних обмоток трансформаторів прийнято позначати великими латинськими буквами А — X, а вторинні обмотки — відповідно малими буквами a — х. Отже, якщо потрібно, наприклад, з'єднати паралельно два однофазних трансформатори з однаковими первинними й вторинними напругами, що мають на затискачах зазначені позначення початків і кінців обмоток, то для виконання умов паралельного з'єднання трансформаторів досить включити в живильну мережу до одного дроту первинні затискачі трансформаторів, позначені буквою А, і до іншого дроту первинні затискачі, позначені буквою X. На вторинній стороні відповідно приєднуються до однієї шини вторинні затискачі трансформаторів, позначені буквою а, і до іншої шини - затискачі, позначені буквою х. Після цього на вторинні шини може бути включене загальне навантаження трансформаторів.

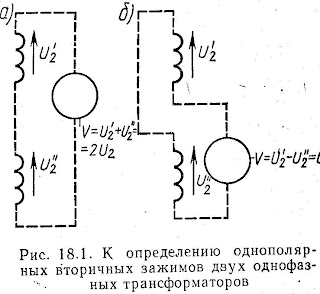

Якщо у двох однофазних трансформаторах з однаковими первинними й вторинними напругами відсутні стандартні літерні позначення затискачів обмоток, то для визначення однопотенціальних вторинних затискачів цих трансформаторів можна скористатись таким способом. Включають первинні затискачі цих трансформаторів у живильну мережу, потім з'єднують провідником будь-які два вторинних затискачі й вимірюють вольтметром напругу між двома вільними затискачами (рис. 18.1). Якщо з'єднані провідником вторинні затискачі трансформаторів мають потенціали різних знаків, то між вільними затискачами вольтметр покаже подвійну вторинну напругу. Отже, це з'єднання вторинних затискачів трансформаторів є неправильним (рис. 18.1,а). Для одержання правильного їхнього з'єднання потрібно вторинні затискачі одного із трансформаторів поміняти місцями — дріт від використаного затискача приєднати до вільного. Тоді показання вольтметра між новими вільними вторинними затискачами буде дорівнює нулю. Це з'єднання трансформатора правильне й вільні затискачі їх можна електрично з'єднати один з одним (рис. 18.1 ,б). Оскільки напруги U'2 і U"2 в ланцюзі вторинних обмоток спрямовані назустріч один одному й вони взаємно рівні, то в цих обмотках ніякого зрівняльного струму не з'явиться й обидва трансформатори будуть працювати вхолосту.
